事例 Case

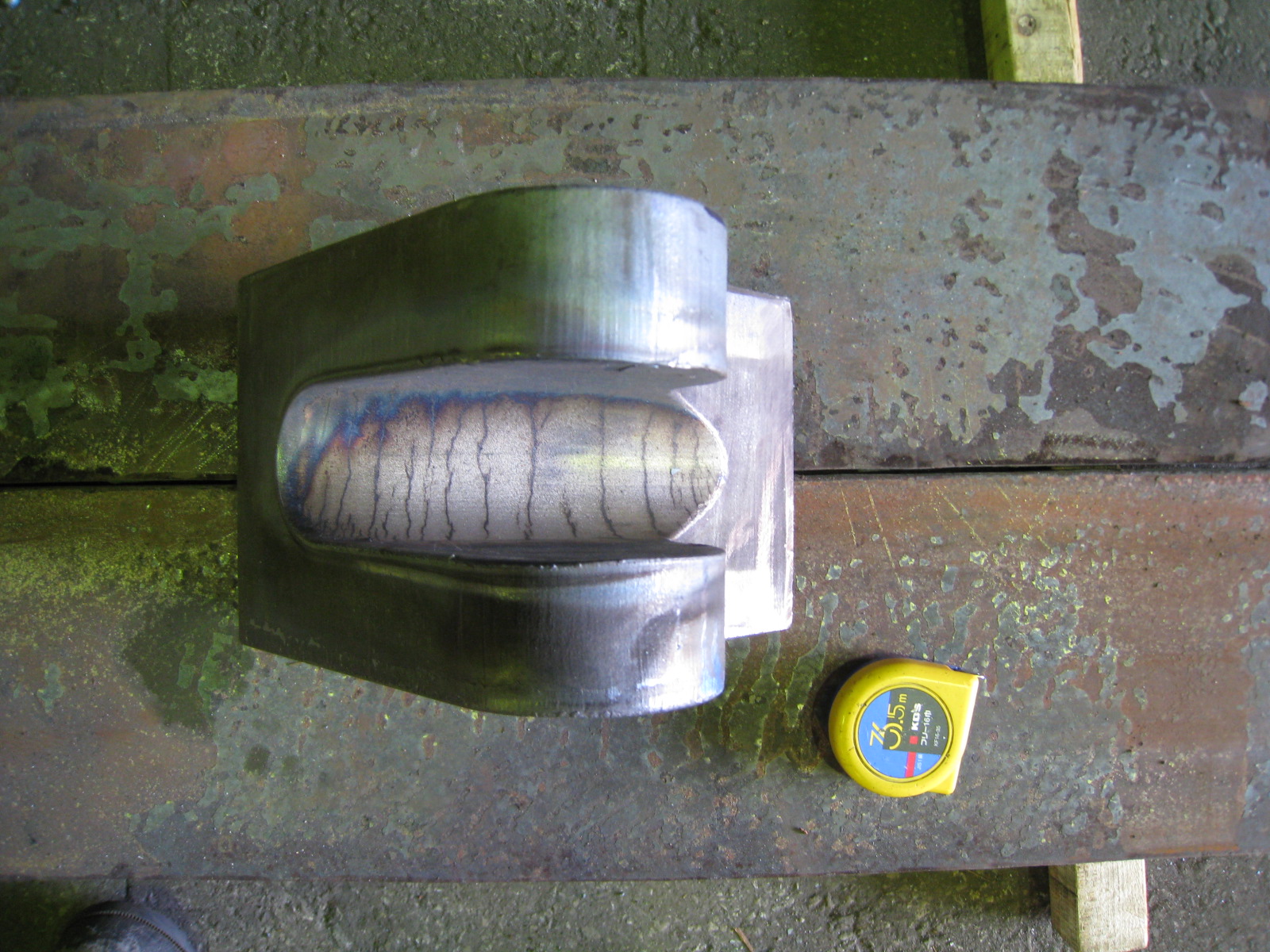

2009年12月7日 Ｒ面から切断する特殊な2次切断
130mm
・Ｒ面から火を入れる
・切断中に板厚が変化していく
・対象に対して切断角度が垂直でないのでセットが困難
以上の要素を含んだ、比較的難しい切断です。
