事例 Case

300mm厚 寸法切りに対し、500mmの方向を板厚として穴加工した製品です。

360mm厚 型切りしたものを向きを変えて、450mmの幅を板厚として切断したものです。

超極厚の分割リング形状です。板厚600mmの分割リングの溶断品のご注文でしたが、日本の高炉メーカーでは最大550mm厚の鋼板しかロールできないため、幅が600mmの寸法切りを切ってから、幅が板厚になるよう90度向きを変えてそこから分割リングを切り出しました。

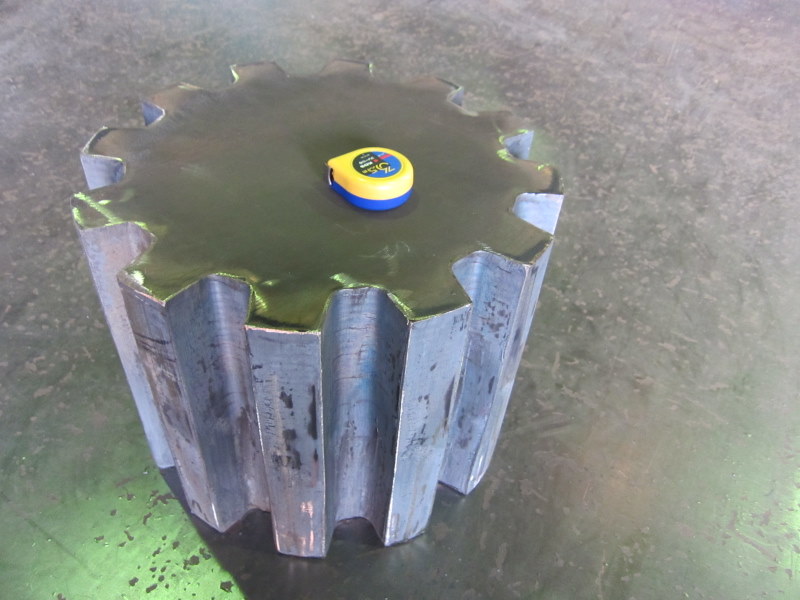

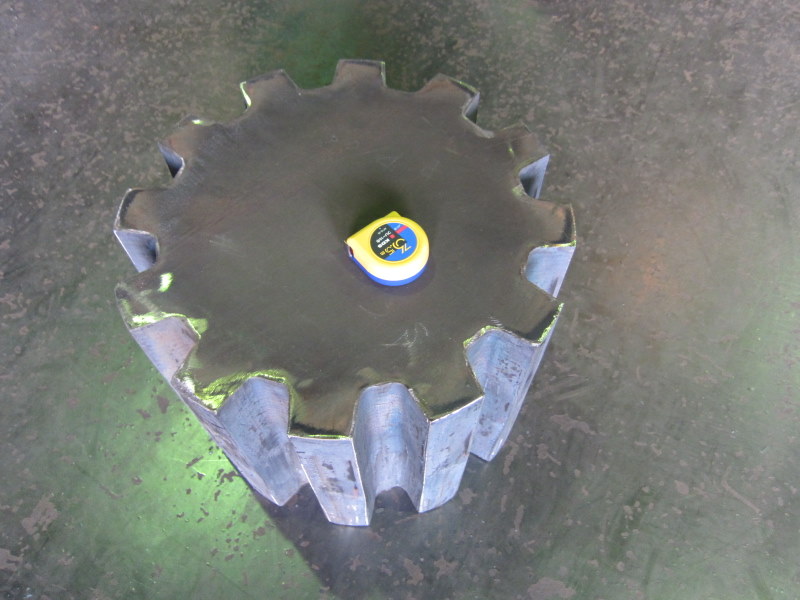

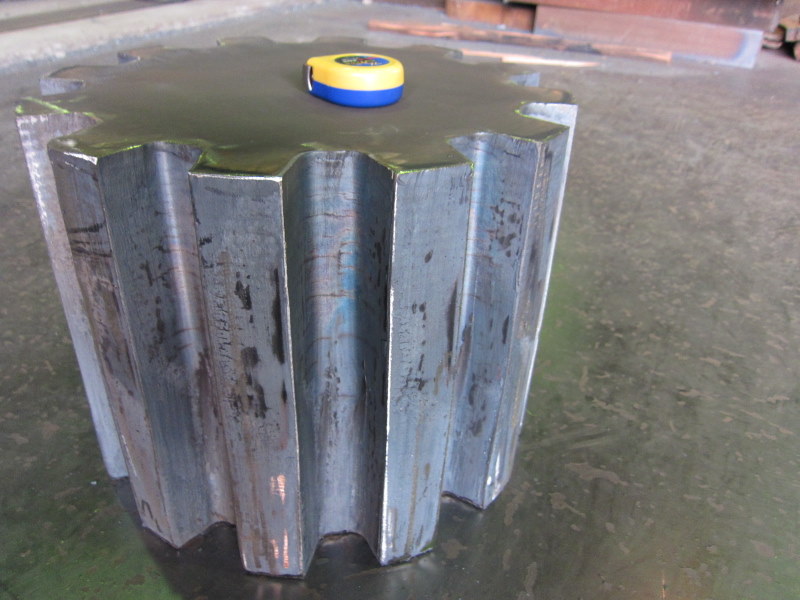

400㎜厚

350㎜

400t

330㎜

工賃切断です。丸棒の長さ520㎜を板厚として、中抜き溶断しました。これによって後加工のコストがかなり軽減できると思います。

430mm　こういった形状ですが、今回は曲げ加工は使っていません。 430mmでアーチ型を切断↓それを立てて各部を2次切断にて切り欠き という工程です。

260mm　四角形の一辺が微妙な曲線になっている形状の型切りを切り、350mmくらいの厚みに対して穴をあけたものです。

独立行政法人 理化学研究所様で、超重元素実験装置の気体充填型反跳分離器「GARIS（ガリス）-Ⅱ」を開発するにあたり、以前に試作された加速器用の電磁石の分厚い鉄芯部分から精密に部材を切り出す作業を弊社で請け負いました。電磁軟鉄製の鉄芯がステンレスのカバーに覆われ、周囲にも部品が取り付けられている状態だったので、カバーを外してから内側の470mm厚の本体部分のみを切断して複数の部材を切り出しました。 開発された「GARIS-Ⅱ」を使って研究が行われ、原子番号113番、日本の名を冠した「ニホニウム」が発見されることとなりました。 理化学研究所新元素探索へ向けて気体充填型反跳分離器GARIS-Ⅱが本格始動－112番元素コペルニシウム合成の検証に成功－https://www.riken.jp/press/2017/20170721_2/index.html Yahooニュース記事寿命は1000分の2秒、日本の名を冠した「ニホニウム」は基礎研究のたまものhttps://news.yahoo.co.jp/articles/34105b616ed5d033c5437977a9f4b8757f2417e9

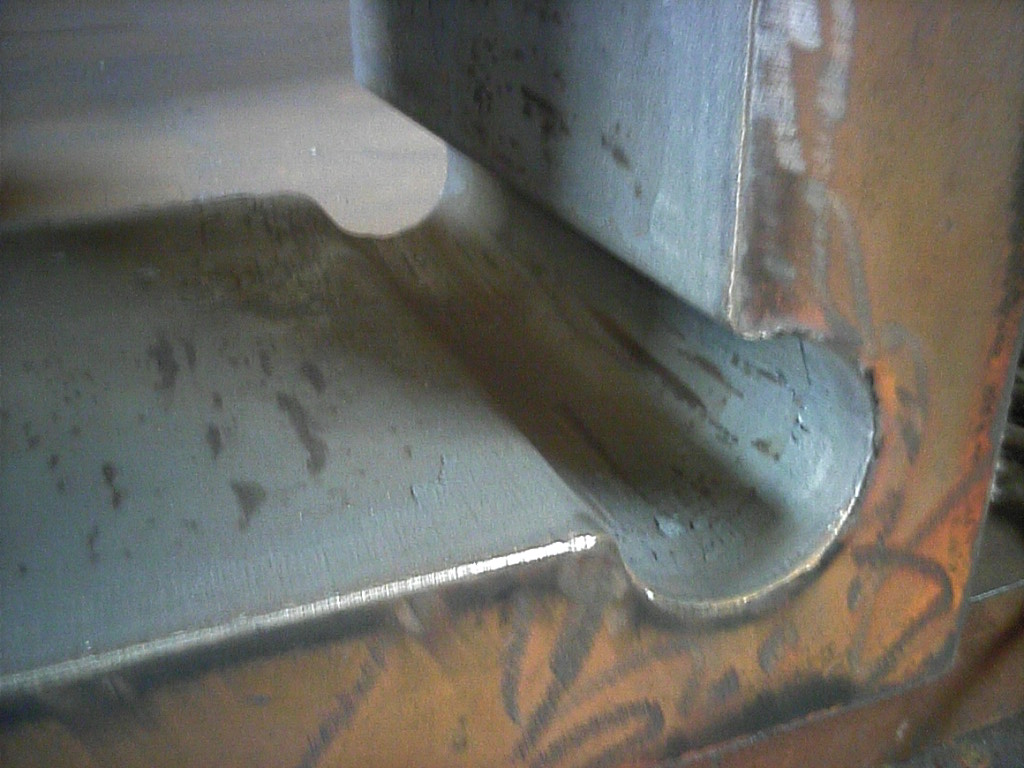

370mm　穴の４つカドに、機械加工の逃げを設けた型切りです。
