事例 Case
2014年10月22日 大きな開先のある型切り

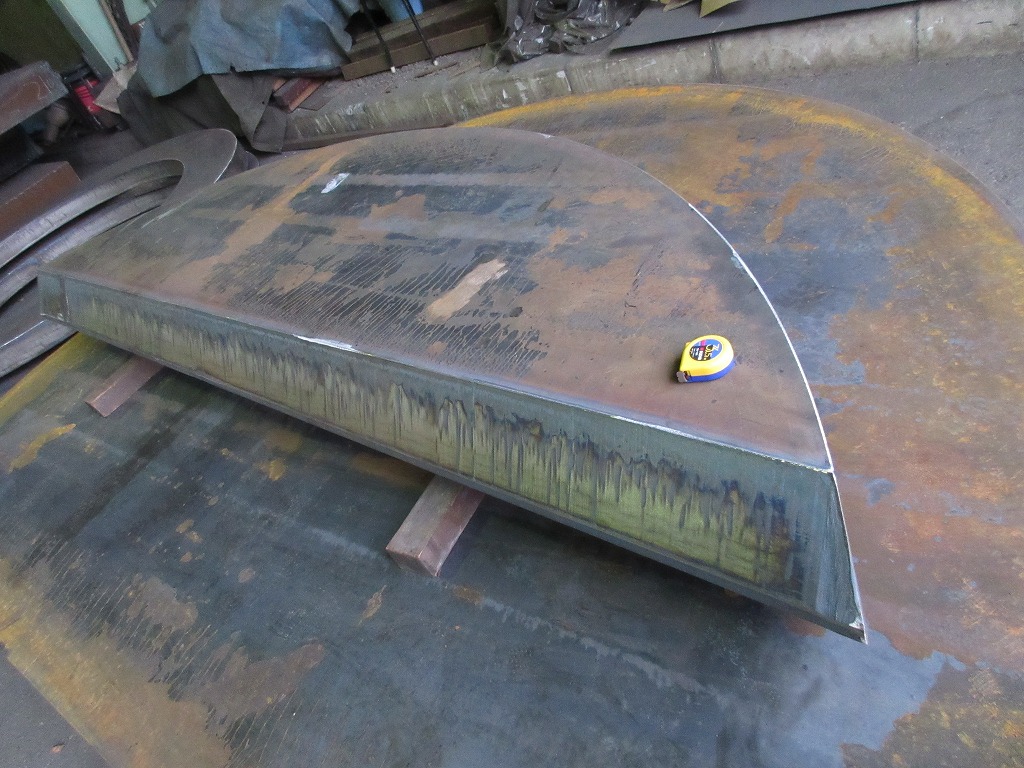

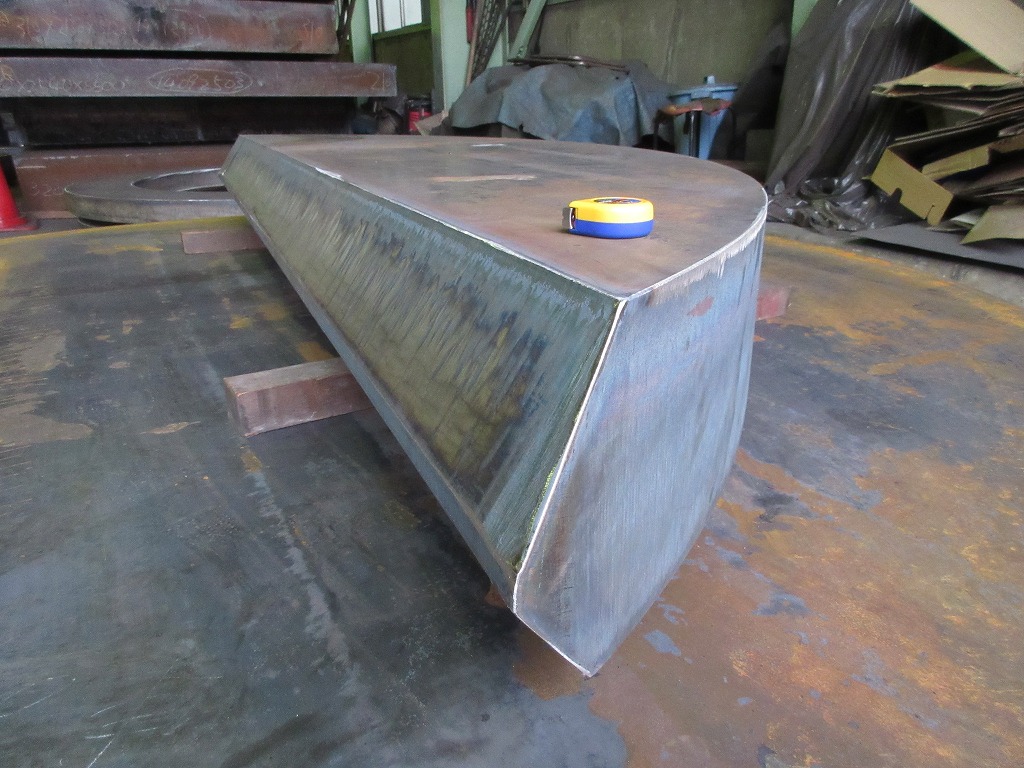

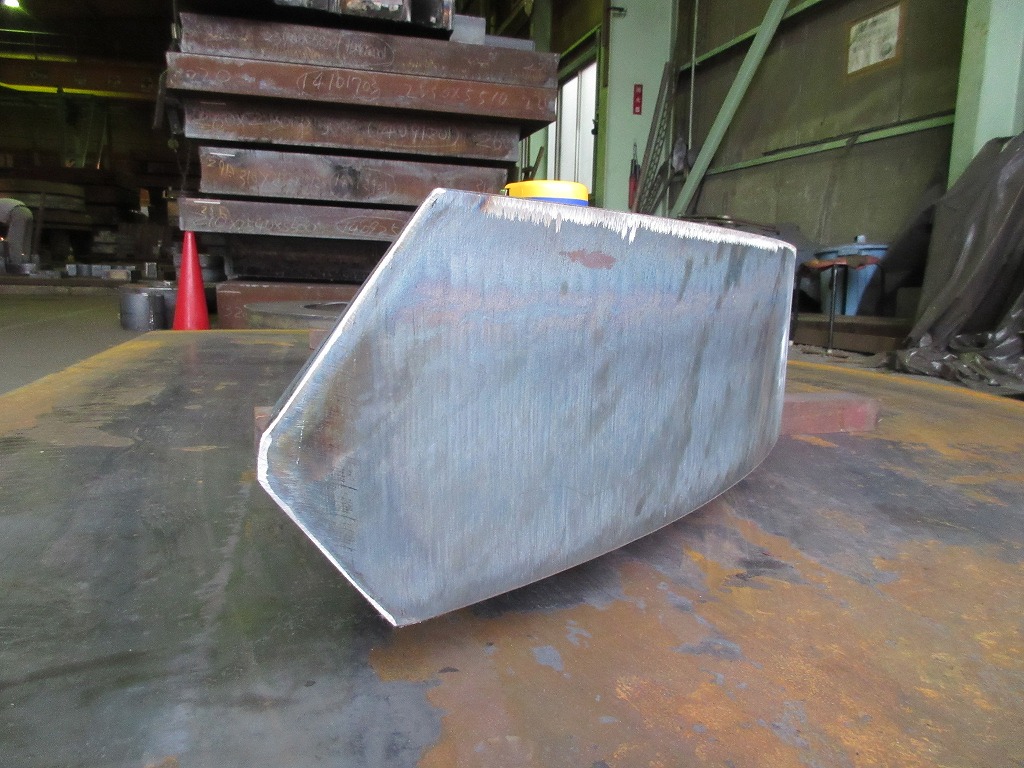

300mm厚 円の分割形状に溶接開先を取ったものです。開先面もきれいに切断されています。
関連事例 Cases
-
2024年6月 機械要素技術展 江戸川区共同出展ブース
ブースの様子や、展示品の紹介です。極厚溶断 超極厚溶断 -
「極厚鍛造品のR開先切断をやってもらえました（千葉県 / 材料販売業者）」
340mm厚 鍛造品の一部をガスカットとR開先です。切断面をそのまま使用するので、寸法精度と切断面の平滑度が必要な製品です。このあと、切断面のヘソをサンダー仕上げして完成です。R開先 お役立ち事例 工賃切断 超極厚溶断 鍛造品 -
2017年12月18日 極厚立体切り
260mm厚 3次切断まで行った形状です。三次切断以上 立体切断 超極厚溶断 -
2016年4月20日 極厚角リングの二次切断
330mm厚異形穴 立体切断 超極厚溶断 -
2016年3月23日 極厚の寸法切りに横穴加工
300mm厚 寸法切りに対し、500mmの方向を板厚として穴加工した製品です。立体切断 超極厚溶断 高難度形状 -
2015年7月10日 超極厚立体切断
360mm厚 型切りしたものを向きを変えて、450mmの幅を板厚として切断したものです。立体切断 超極厚溶断 高難度形状 -
2015年3月5日 開先・穴ありの溶断品
370mm厚 他極厚溶断 超極厚溶断 -
「600mm厚もきれいに溶断してもらえて驚きました（東京都/機械加工業）」
超極厚の分割リング形状です。板厚600mmの分割リングの溶断品のご注文でしたが、日本の高炉メーカーでは最大550mm厚の鋼板しかロールできないため、幅が600mmの寸法切りを切ってから、幅が板厚になるよう90度向きを変えてそこから分割リングを切り出しました。お役立ち事例 半リング形状 立体切断 超極厚溶断 高難度形状 -
2013年11月21日 極厚 型切り（蝶番）＋二次切断
400㎜厚立体切断 超極厚溶断 高難度形状 -
2012年11月6日 極厚リング＋二次切断
300㎜厚立体切断 超極厚溶断 -
2012年11月6日 極厚型切り＋二次切断
310㎜立体切断 超極厚溶断 -
2012年5月7日 二次切断
350㎜小穴 立体切断 超極厚溶断 高難度形状 -
2012年3月29日 極厚 蝶番
400t立体切断 超極厚溶断 高難度形状 -
2011年10月27日 二次切断
290㎜立体切断 超極厚溶断 -
2011年10月3日 型切り ギア形状
300㎜超極厚溶断 高難度形状 -
2011年9月8日 型切りと大きい開先加工
330㎜立体切断 超極厚溶断 開先切断 高難度形状 -
「500㎜を超える長さの丸棒を中抜き溶断してもらえるとは思わなかった！（千葉県/材料販売業）」
工賃切断です。丸棒の長さ520㎜を板厚として、中抜き溶断しました。これによって後加工のコストがかなり軽減できると思います。お役立ち事例 小穴 工賃切断 超極厚溶断 高難度形状 -
2011年7月22日 直径2000mm 超の極厚丸切り
300mm大型製品 超極厚溶断 -
2010年4月28日 縦横穴あけ
300mm 300mmの型切りに対して、横方向から穴を開けて貫通させた形状です。立体切断 超極厚溶断 -
2010年3月11日 リング幅のせまい角リング
270mm リング幅が狭いので、切断中の製品の動きを抑えながら切断します。板厚より狭い形状 超極厚溶断 高精度 -
2010年1月5日 アーチ型の極厚品に対する2次切り
430mm こういった形状ですが、今回は曲げ加工は使っていません。 430mmでアーチ型を切断↓それを立てて各部を2次切断にて切り欠き という工程です。立体切断 超極厚溶断 高精度 高難度形状 -
2009年11月19日 2次切断（曲面に穴あけ）
260mm 四角形の一辺が微妙な曲線になっている形状の型切りを切り、350mmくらいの厚みに対して穴をあけたものです。立体切断 超極厚溶断 高難度形状 -
2009年8月19日 3次切断
230mm (穴部最大370mm) Ｔ字型の型切りを立てて370mmと130mmの厚さに対して穴をあけたものです。三次切断以上 極厚溶断 立体切断 超極厚溶断 -
2009年4月23日 2次切断（穴2ヶ所）
290mm立体切断 超極厚溶断 -
2008年12月12日 二次切断
290mm立体切断 超極厚溶断 -
2008年12月11日 巾70mm の変形極厚リング
360mm 板厚360mmですが、寸法精度・面の平滑度・直角度もよく出ています。板厚より狭い形状 異形穴 超極厚溶断 高精度 -
理化学研究所様向け470mm厚の電磁軟鉄切断
独立行政法人 理化学研究所様で加速器用のコイルの試作品を再利用する目的で、別の加速器の部品に使用するコイルの材料を切り出しました。電磁軟鉄の本体がステンレスのカバーに覆われ、周囲にも部品が取り付けられている状態だったので、カバーを外してから内側の470mm厚の本体部分のみを切断して複数の部品を切り出しました。お役立ち事例 工賃切断 超極厚溶断 高難度形状 -
2006年12月19日 6次切断
340mm 340mmの板から型を切り出し、曲面から火を入れて溝を切って、最後に穴をあける加工です。三次切断以上 立体切断 超極厚溶断 -
「350mm厚の支給材に大きな丸穴を溶断してもらえた。もしこの溶断工程無しで機械加工をしたら大変だった。（千葉県/機械加工業）」
支給材の350mm厚方向への穴切断をしました。位置決めと倒れの精度に気をつけて作業しました。お役立ち事例 小穴 工賃切断 超極厚溶断 -
「SS400の丸棒は直径が太いものは手に入らないので、500mm厚の極厚鋼板から切り出してもらえて代用できました。（千葉県/材料販売業）」
板厚500mmで、板厚より直径の小さな丸切りです。お役立ち事例 板厚より狭い形状 超極厚溶断 -
2006年5月25日 加工逃げ付き角リング
370mm 穴の４つカドに、機械加工の逃げを設けた型切りです。超極厚溶断 高精度 高難度形状 -
2005年6月13日 S25C鍛造材溶断
570mm 極厚の鍛造材(S25C)からの切り出しです。工賃切断 超極厚溶断 鍛造品
